品牌/Brand：NTH
兩爪曲柄型大通孔夾頭，超級長行程。
夾頭滑動面經硬化處理及精密研磨，并直接潤滑。
其安裝連接方式與其他中空夾頭一樣，不需要更換拉桿。
高剛性、高精度及高轉速。
It‵s a crank type 2 jaw power chuck, and super extra long jaw stroke.
Matching surfaces of all parts are hardened, ground and lubricated directly
Construction of high rigidity and high clamping accuracy and high rotary speed.
The connecting spec is same as other "Through-hole power chuck", No need change the "Draw tube"
尺寸單位/Size unit: mm
|
規格
Spec 型號 Model |
楔心行程 Plunger stroke mm |
爪行程直徑 Jaw stroke Dia. mm |
最大夾持直徑 Max chucking Dia. mm |
最小夾持直徑 Min chucking Dia. mm |
容許油壓缸推力 Max.D.B.Pull KN |
|---|---|---|---|---|---|
| KBLT-206 | 20 | 32 | 165 | 10 | 18.1 |
| KBLT-208 | 25 | 40 | 210 | 28 | 20.1 |
| KBLT-210 | 28 | 42 | 254 | 42 | 29.5 |
| KBLT-212 | 35 | 50 | 304 | 54 | 36 |
|
規格
Spec 型號 Model |
最大夾持力 Max clamping force KN |
最高轉速 Max RPM |
最大使用壓力 Max.pressure Mpa(kgf/cm2) |
重量 Weight kg |
適合油壓缸 Matched cylinders |
|---|---|---|---|---|---|
| KBLT-206 | 12.6 | 3600 | 1.9 | 11.8 | S-100 |
| KBLT-208 | 18.5 | 3000 | 1.6 | 23.3 | S-125 |
| KBLT-210 | 26.3 | 2400 | 1.9 | 34 | S-125 |
| KBLT-212 | 35 | 2100 | 1.8 | 60.2 | S-150 |
|

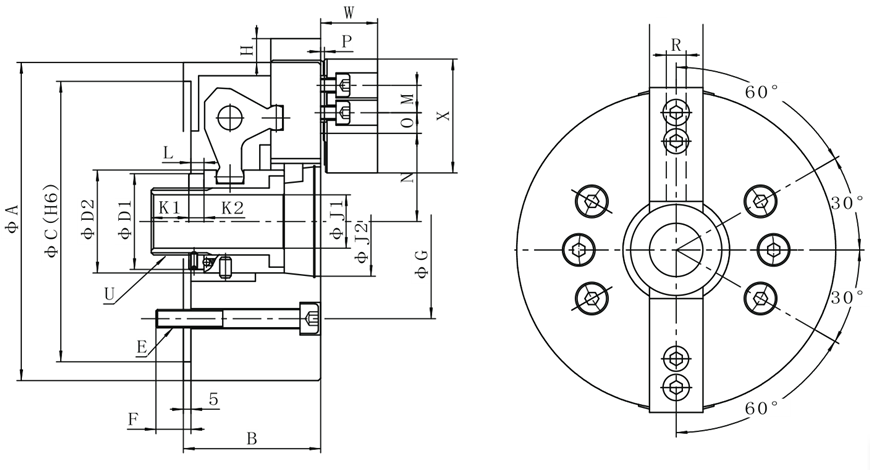

規格
Spec 型號 Model |
A | B | C(H7) | D1 | D2 | E | F | G | H max | J1 | J2(H9) | K1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KBLT-206 | 165 | 80 | 140 | 45 | 54 | 6-M10 | 16 | 104.8 | 10 | 21 | 60 | 20 |
| KBLT-208 | 215 | 93 | 170 | 65 | 74 | 6-M12 | 20 | 133.4 | 11.5 | 36 | 80 | 25 |
| KBLT-210 | 254 | 111 | 220 | 82 | 96 | 6-M12 | 17 | 171.4 | 13 | 55 | 105 | 25 |
| KBLT-212 | 304 | 130 | 220 | 92 | 102 | 6-M16 | 22 | 171.4 | 15 | 62 | 110 | 30 |
|
規格
Spec 型號 Model |
K2 | L | M | N | O | P | Q | R | T | U | W | X |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KBLT-206 | 10 | -2--18 | 20 | 23.8--39.8 | 9--30 | 3 | 31 | 12 | 43 | M30*2 | 37 | 73 |
| KBLT-208 | 10 | -4--21 | 25 | 33.8--53.8 | 10--35 | 5 | 35 | 14 | 55 | M45*2 | 40 | 95 |
| KBLT-210 | 12 | -2--26 | 30 | 46.3--67.3 | 13.5--37.5 | 5 | 40 | 16 | 62 | M65*2 | 45 | 110 |
| KBLT-212 | 14 | -3.5--31.5 | 30 | 48.3--73.3 | 14--52 | 5 | 50 | 21 | 77 | M72*2 | 53 | 130 |
