品牌/Brand：NTH
NPT型內漲夾頭是后拉式動作，裝上擋料塊絕對的定位于擋料塊作軸向定位，因?yàn)楹唺A后拉，全面貼合夾頭本體，定靠住止動裝置，形成穩定牢固的夾持力，若夾持較短型工件，夾持力具備相同效率。
采用分片式簡夾，簡夾的錐面完全貼合與夾頭本體，因此形成一個組合式的實體夾具，使得加工剛性，機械穩定性，夾持精度都得到很大的提高。
適用與CNC車，專用機，或其它的旋削機械，主要用途為車削，磨，銑等加工。
高同心度和重復精度0.01mm以內。
可增加安裝氣密檢測裝置。適合盲孔夾持。

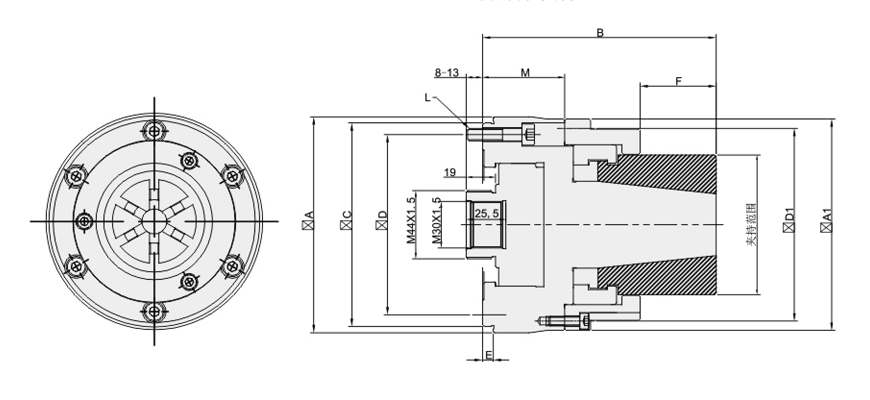

| 型號Model | A | A1 | B | C(H6) | D | D1 | E | F | M | L |
|---|---|---|---|---|---|---|---|---|---|---|
| NPT212-XX | 139 | 114 | 95 | 131 | 116 | 53(3-M5) | 7 | 14 | 45 |
6-M8*30 |
|
NPT212-X |
139 | 114 | 97 | 131 | 116 | 57(3-M5) | 7 | 14 | 49.5 |
6-M8*30 |
| NPT212-200 | 139 | 86 | 112 | 131 | 116 | 70(3-M6) | 7 | 21 | 51.5 | 6-M8*40 |
| NPT212-210 | 139 | 90 | 117 | 131 | 116 | 750(3-M6) | 7 | 25 | 51.5 |
6-M8*30 |
| NPT212-220 | 139 | 105 | 133 | 131 | 116 |
90(3-M5) |
7 | 40 | 51.5 |
6-M8*40 |
|
NPT212-230 |
139 | 120 | 140 | 131 | 116 | 104(3-M6) | 7 | 44.5 | 53 |
6-M8*40 |
|
NPT212-240 |
139 | 140 | 150 | 131 | 116 | 124(3-M6) | 7 | 52.5 | 53 |
6-M8*40 |
|
NPT212-250 |
230 | 195 | 175 | 219 | 192 | 176(3-M8) | 14 | 65 | 65 |
6-M10*40 |
|
型號 Model |
夾爪行程 |
夾持范圍 mm |
筒夾開合量 |
容許油壓缸推力 kgf |
最高轉速 RPM |
最大夾持力 kgf |
重量 |
使用 筒夾 |
|---|---|---|---|---|---|---|---|---|
| NPT-212-XX | 5 | 13-18 | -0.25~+0.25 | 816 | 7000 | 5712 | 5 | HJ-XX |
|
NPT-212-X |
5 | 16-21 | -0.25~+0.25 | 816 | 7000 | 5712 | 5 | HJ-XX |
|
NPT212-200 |
5.5 |
20-28 |
-0.3~+0.4 |
816 |
7000 |
5712 |
5 |
HJ-2000 |
|
NPT212-210 |
5.5 |
26-38 |
-0.3~+0.5 |
1020 |
6000 |
7140 |
6 |
HJ-2100 |
|
NPT212-220 |
5.5 |
36-54 |
-0.4~+0.6 |
1836 |
5500 |
12852 |
7 |
HJ-2200 |
|
NPT212-230 |
5.5 |
50-80 |
-0.4~+0.6 |
2244 |
5500 |
15708 |
8 |
HJ-2300 |
|
NPT212-240 |
6 | 69-100 | -0.4~+0.6 | 3060 | 5500 | 21420 | 10 | HJ-2400 |
|
NPT212-250 |
6 | 100-130 | -0.5~+0.6 | 4080 | 5000 | 28560 | 30 | HJ-2500 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
