品牌：OMATEI
選型指導：
1，所用卡盤的品牌及型號
2，工件尺寸及需要夾持的高度
產品優勢：
1，標準軟爪材質為優質45#鋼，強度好，可硬化。
2，精密齒距緊密貼合卡盤基爪，降低磨損。
3，可用于NTH及所有其他品牌相關型號的卡盤。
4，客制化非標卡爪可設計、定做、OEM代工。
Brand:OMATEI
Selection Guidance
1, Chuck brand and model name
2, Workpiece size and the gripping height
Advantage
1, For standard soft jaws, the material is high quality 45# steel, stronger and hardenable.
2, Fine serration pitch can tight fit with chuck master jaws, lower abrasion.
3, Applicable onto the related chuck models of SMW/Kitagawa/Soul/Howa/Samchully/Auto-strong/Tonfou/Chandox/Autogrip/NTH and so on well-known brand.
4, Customized and non-standard jaws and be designed and OEM.

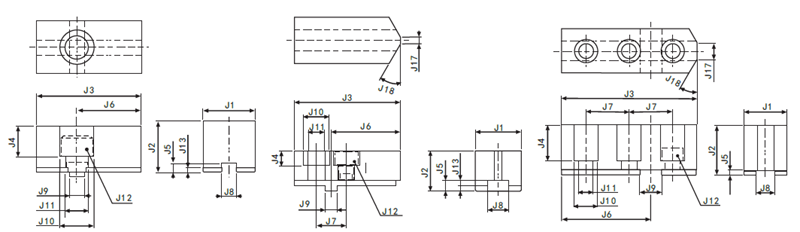

C1型? C1 TYPE? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?C2型? C2 TYPE? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? C3型? C3 TYPE
|
Chuck
number 1
|
Chuck
number 2
|
Chuck
number 3
|
Chuck
number 4
|
Chuck
number 5
|
Size | J1 | J2 | J3 | J4 | J5 | J6 | J7 | J8 | J9 | J10 | J11 | J12 | J13 | J17 | J18 |
質量Kg(1個） Weight |
爪形式 Jaw type |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H011MC | ? | ? | ? | ? | 4 | 25 | 22 | 50 | 13 | 5.5 | 28 | ? | 8 | 8 | 17.5 | 11 | M10 | 2.5 | ? | ? | 0.2 | C1 |
| H011MC | ? | ? | ? | ? | 5 | 30 | 27 | 56 | 15 | 5.5 | 33 | ? | 8 | 8 | 20 | 13.5 | M12 | 2.5 | ? | ? | 0.3 | C1 |
| H011MC | ? | H014M | ? | ? | 6 | 35 | 34 | 70 | 21 | 6 | 43 | ? | 10 | 10 | 23 | 15.5 | M14 | 3 | ? | ? | 0.5 | C1 |
| ? | ? | ? | H021MB | ? | 6 | 35 | 33.5 | 70 | 18 | 7 | 47 | 20 | 14 | 8 | 17.5 | 11 | M10 | 3.5 | 8 | 30° | 0.5 | C2 |
| H011MC | H013M | ? | ? | (H055M) | 6 | 35 | 33.5 | 70 | 18 | 7 | 47 | 20 | 14 | 8 | 17.5 | 11 | M10 | 3.5 | 2 | (45°) | 0.5 | C2 |
| H011MC | H013M | H014M | H021MB | (H055M) | 8 | 40 | 44.5 | 84 | 29 | 7 | 53 | 26 | 16 | 12 | 20 | 13.5 | M12 | 3.5 | 2 | (45°) | 1 | C2 |
| H011MC | H013M | H014M | H021MB | (H055M) | 10 | 50 | 49.5 | 100 | 32 | 7 | 62 | 32 | 18 | 15 | 23 | 15.5 | M14 | 3.5 | 2 | (45°) | 1.6 | C2 |
| ? | H013M | ? | H021MB | (H055M) | 12 | 60 | 54.5 | 120 | 36 | 7 | 78 | 36 | 20 | 17 | 26 | 17.5 | M16 | 3.5 | 2 | (60°) | 2.4 | C2 |
| H018M | ? | ? | ? | ? | 8 | 32 | 36 | 100 | 26 | 3.5 | 66 | 32 | 14 | 16 | 17.5 | 11 | M10 | ? | 12 | 30° | 0.8 | C3 |
| H018M | ? | ? | ? | ? | 10 | 35 | 43 | 110 | 33 | 3.5 | 72 | 34 | 16 | 16 | 20 | 13.5 | M12 | ? | 12 | 30° | 1.1 | C3 |
| H018M | ? | ? | ? | ? | 12 | 40 | 50 | 130 | 40 | 3.5 | 85 | 40 | 16 | 20 | 20 | 13.5 | M12 | ? | 12 | 30° | 1.9 | C3 |
| H018M | ? | ? | ? | ? | 15 | 40 | 50 | 160 | 40 | 3.5 | 107.5 | 55 | 16 | 25 | 20 | 13.5 | M12 | ? | 12 | 30° | 2.3 | C3 |
