主要適用于生產具有最高同心度的零件。它用途廣泛，尤其適用于磨床、分度頭和車床
調整精度在 0.005mm 以內
重復精度 0.015 毫米
通過 4 或 8 個徑向排列的調整螺釘將夾緊的工件調整到所需的同心度 標準附件
|

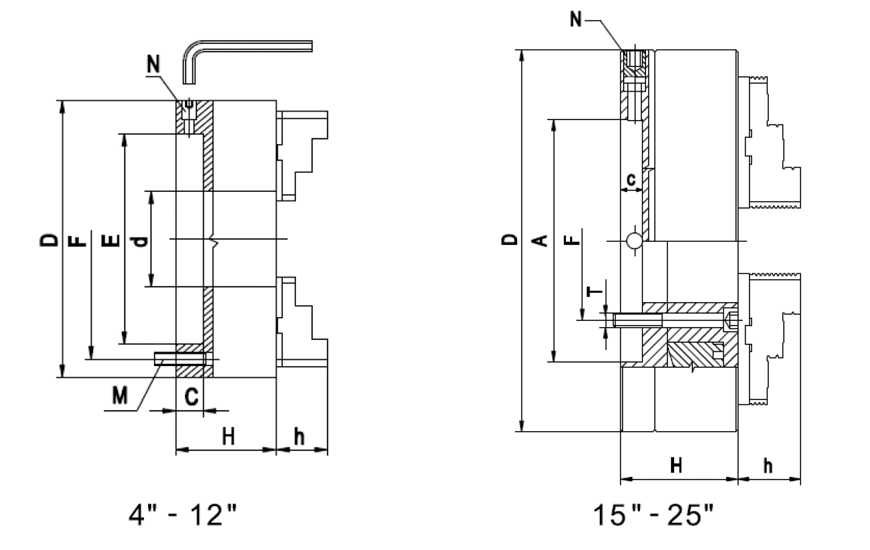

卡盤尺寸 Chuck Size |
D | F | E | A | d | H | C | M/T |
N |
Solid Jaws Steel body（h） 鋼制本體一體爪 |
2-Piece Jaws Steel body（h） 鋼制本體分離爪 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PS3-04 | 103 | 83 | 45 | - | 20 | 68 | 13 | 3-M8*1.25 | 4-M10 | 16 | - |
|
PS3-05 |
125 | 108 | 55 | - | 35 | 60 | 15 | 3-M8*1.25 |
4-M12 |
- | 40 |
|
PS3-06 |
160 | 140 | 86 | - | 42 | 68 | 17 | 3-M10*1.5 |
4-M12 |
- | 43.4 |
| PS3-08 | 200 | 176 | 110 | - | 55 | 78 | 18 | 3-M10*1.5 |
4-M18 |
- | 45 |
|
PS3-10 |
250 | 224 | 145 | - | 76 | 89 | 20 | 3-M12*1.75 |
4-M18 |
- | 52 |
|
PS3-12 |
315 | 286 | 180 | - | 103 | 97 | 20 | 3-M16*2.0 | 4-M18 | - | 57 |
|
PS3-15 |
400 | 171.45 | - | 299.26 | 136 | 122 | 22 | - | 8-M18 | - | 67 |
|
PS3-20 |
500 | 235 | - | 407.2 | 190 | 144 | 30 | - |
8-M18 |
- | 79 |
|
PS3-25 |
630 | 330 | - | 407.2 | 252 | 150 | 30 | - | 8-M18 | - | 87 |
|
PS3-31 |
800 | 368.3 | - | 580 | 266.7 | 158 | 30 | - | 8-M18 | - | 92.5 |
